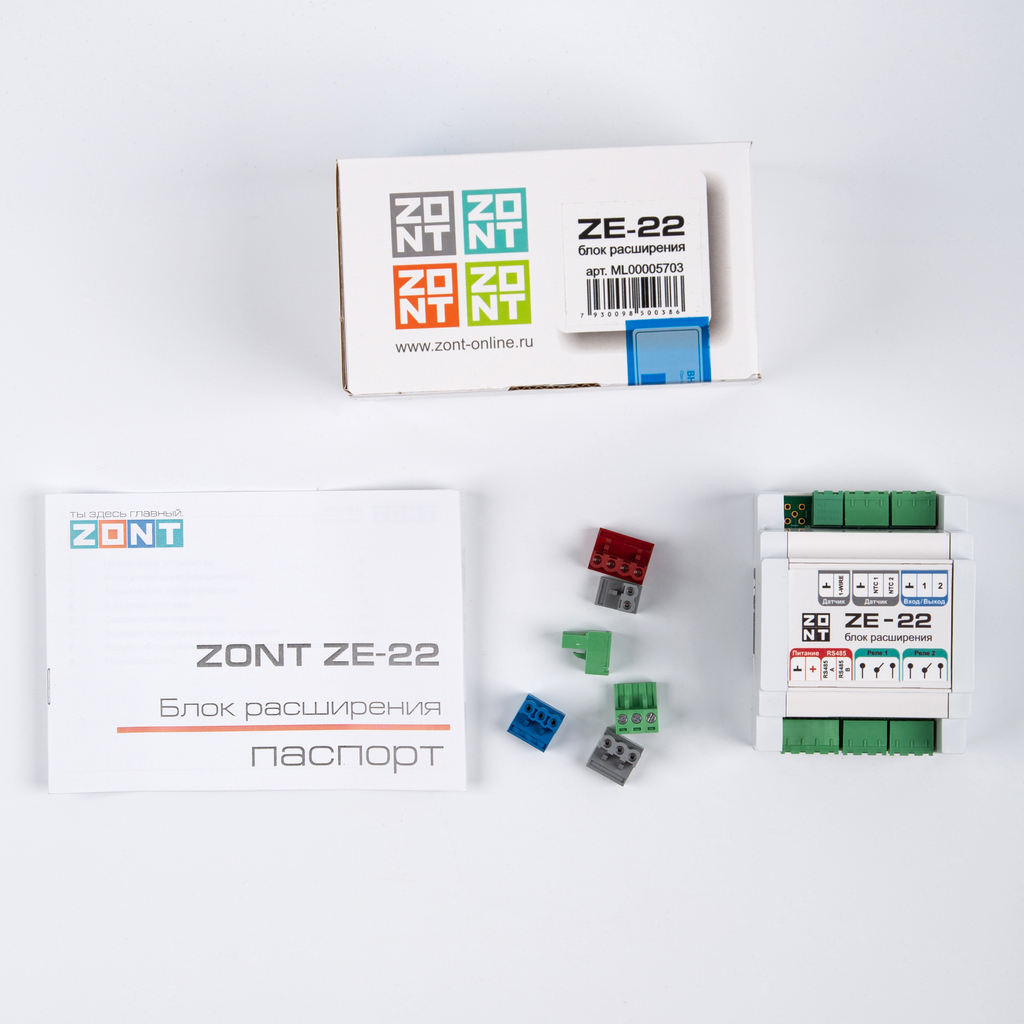

Блок расширения ZONT ZE-22 применяется на объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений. Он предназначен для расширения функциональных возможностей систем автоматизации и охраны, построенных на контроллерах Zont H1000+ PRO и Zont H2000+ PRO. Блок не требует отдельного программирования. При подключении к контроллеру в настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.
Детали
Бренд
ZONT
Страна изготовитель
Россия
Особенности и преимущества
обеспечивает обмен данными с контроллером по интерфейсу RS-485;
контролирует состояние охранных и информационных датчиков различного назначения;
поддерживает подключение датчиков NTC, цифровых и аналоговых датчиков температуры;
управляет работой релейных и универсальных выходов;
поддерживает подключение дополнительных цифровых устройств;
2 дополнительных управляемых входов/выхода
Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором;
2 дополнительных релейных выхода
Блок расширения ZE-22 имеет 2 релейных выхода, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами;
2 специальных входа для датчиков NTC
Предназначены для прямого подключения помехозащищенных датчиков NTC-10;
Интерфейс 1-WIRE для контроля цифровых датчиков температуры
К блоку расширения ZONT ZE-22 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.
Внимание!
Установку модуля расширения разрешается выполнять только специалисту компании, имеющей лицензию на выполнение работ по монтажу и обслуживанию систем отопления. Он также берет на себя ответственность за надлежащую установку прибора и ввод его в эксплуатацию.
Интерфейсы обмена данными с контроллером ZONT
RS-485
Блок расширения ZE-88 может подключаться к контроллеру ZONT через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.
Радиочастоты
Для подключения радиодатчиков и устройств ZONT на защищенной частоте 868 МГц понадобится радиомодуль МЛ-590.
Принцип работы
Блок расширения ZONT ZE-22 настраивается совместно с основным контроллером. При правильном подключении блок автоматически определяется в настройках основного контроллера, при этом в настройках отображается серийный номер устройства. При необходимости можно изменить имя блока, присваиваемое по умолчанию.
Функциональные возможности, способы настройки блока расширения аналогичны основному контроллеру ZONT и приведены в «Технической документации» контроллера.
При исправной работе индикация на блоке расширения ZONT ZE-22 следующая:
красный индикатор. Регулярно загорается – признак нормальной работы;
желтый индикатор. Серия кратковременных вспышек различной длительности с небольшим перерывом – сигнализация нормальной работы по RS-485.
Технические характеристики
Напряжение питания
9-18 В
Управляемые выходы
2 шт
Характеристики Входа:
входное напряжение 0-30 В;
дискретность измерения 12 бит;
погрешность не более 2%;
подтяжка к цепи плюс 3,3 В через резистор 100 КОм.Характеристики Выхода ОК:
максимальный ток каждого выхода – не более 100 мА, напряжение не более 30 В;
суммарный ток выходов не должен превышать 350 мА;
сопротивление во включенном состоянии – не более 10 Ом.
Релейные выходы
2 шт
коммутируемое напряжение постоянного тока (максимальное) – 30 В, максимальный ток коммутации 7 А;
коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А.
