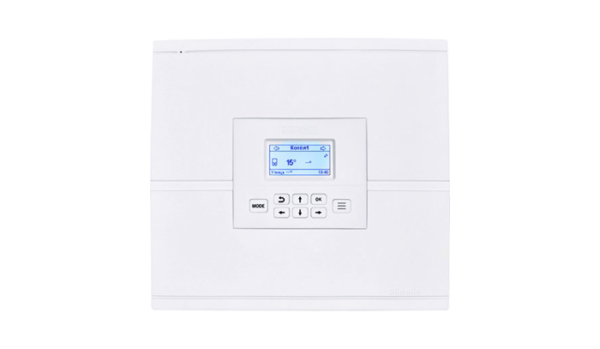

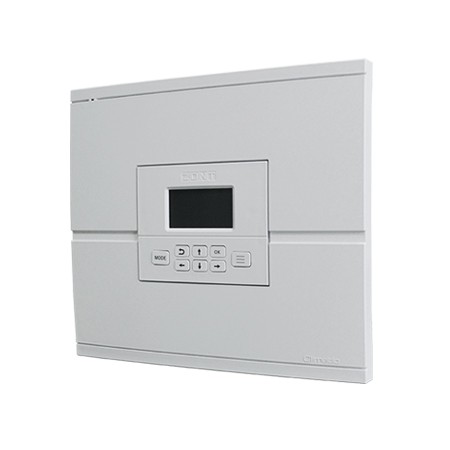

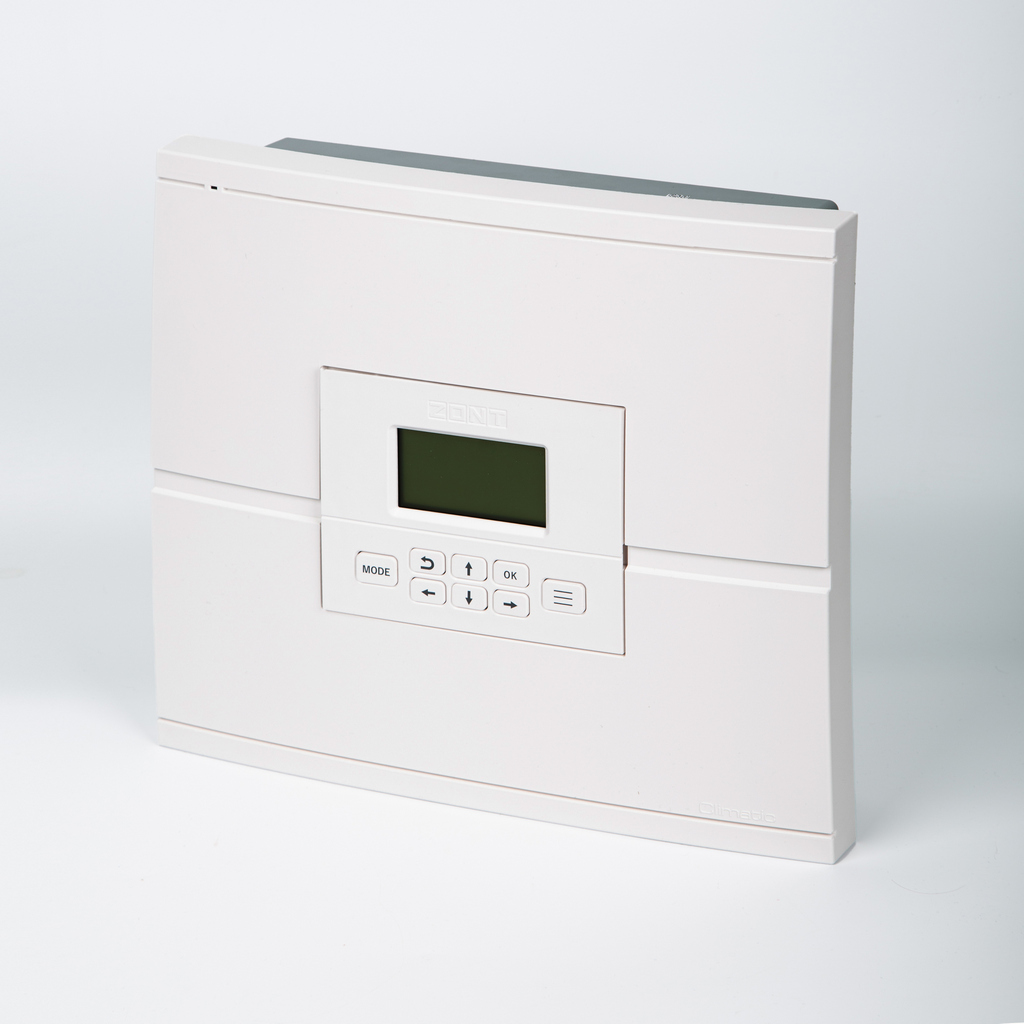

Контроллер ZONT Climatic 1.3 представляет собой погодозависимый программируемый контроллер, предназначенный для автоматизации, дистанционного контроля и управления системой отопления с функцией приготовления горячей воды. В устройстве предустановлены основные настройки контуров системы отопления (СО) и горячего водоснабжения (ГВС). Контроллер ZONT Climatic 1.3 позволяет автоматизировать и управлять комплексной отопительной системой, включающей 1 прямой (ГВС) и 3 смесительных контура.
Регулятор Zont Climatic выпускается в трех модификациях, отличающихся количеством управляемых смесительных контуров (1.1, 1.2, 1.3).
*один блок расширения добавляет 2 смесительных контура
Детали
Бренд
ZONT
Страна изготовитель
Россия
Особенности и преимущества
контроллер одновременно управляет работой двух отопительных котлов, организуя их работу, в том числе в каскаде;
в базовой комплектации прибор обеспечивает управление двумя котлами релейным способом;
опционально регулирование температуры подающей линии обеспечивается по цифровой шине.
4 режима работы контроллера Zont Climatic:
5.1.1 — Режим “Комфорт”
В режиме “Комфорт” поддерживается заданное температурное значение управляемого контура (в том числе для ГВС) для комфортного пребывания в помещении.
5.1.2 — Режим “Эконом”
В режиме “Эконом” поддерживается заданное температурное значение для управляемого контура. Действие этого режима позволяет снизить энергопотребление в определенные промежутки времени. Примечание: Контур ГВС в режиме “Эконом” отключается.
5.1.3 — Режим “Выключен”
В режиме “Выключен” отключается нагрев теплоносителя для ГВС и отопления, при этом действует функция “Антизамерзания» Также в этом режиме действует защита насосов от заклинивания. Каждые 24 часа насос включается для прокрутки на 60 секунд.
5.1.4 — Режим “Расписание”
Режим “Расписание” – экран меню для создания расписаний работы режимов управляемых контуров посредством установки временных интервалов. Примечание: Настройка режима “Расписание” выполняется после настройки предыдущих режимов “Комфорт”, “Эконом” и “Выключен”.
Функции контроллера Zont Climatic:
“Лето”
Активация функции «Лето» происходит автоматически после установки значения «Порог уличной температуры» в настройках контура. При превышении значения уличной температуры заданного порога функция “Лето” активируется и приводит к отключению работы контура. Как только фактическое значение уличной температуры опустится ниже заданного температурного порога, контур начнет работать в ранее установленном режиме.
“Антизамерзание”
Для предотвращения замерзания теплоносителя в трубопроводах системы отопления в режиме “Выключен” используется функция “Антизамерзание” (контроль состояния контура осуществляется по заданной минимальной температуре теплоносителя).
“Антилегионелла”
Данная функция используется для предотвращения развития вредоносных бактерий легионеллы в водонагревателе косвенного нагрева. Для этого периодически происходит обеззараживание воды посредством регулярного поднятия температуры ГВС до 65 °С на 15 минут.
Отличительные особенности
погодозависимое регулирование отопления;
многоконтурное управление (поддержка до 3 контуров);
управление 2 котлами в каскаде;
управление ГВС;
управление насосом рециркуляции ГВС;
собственная выносная панель управления;

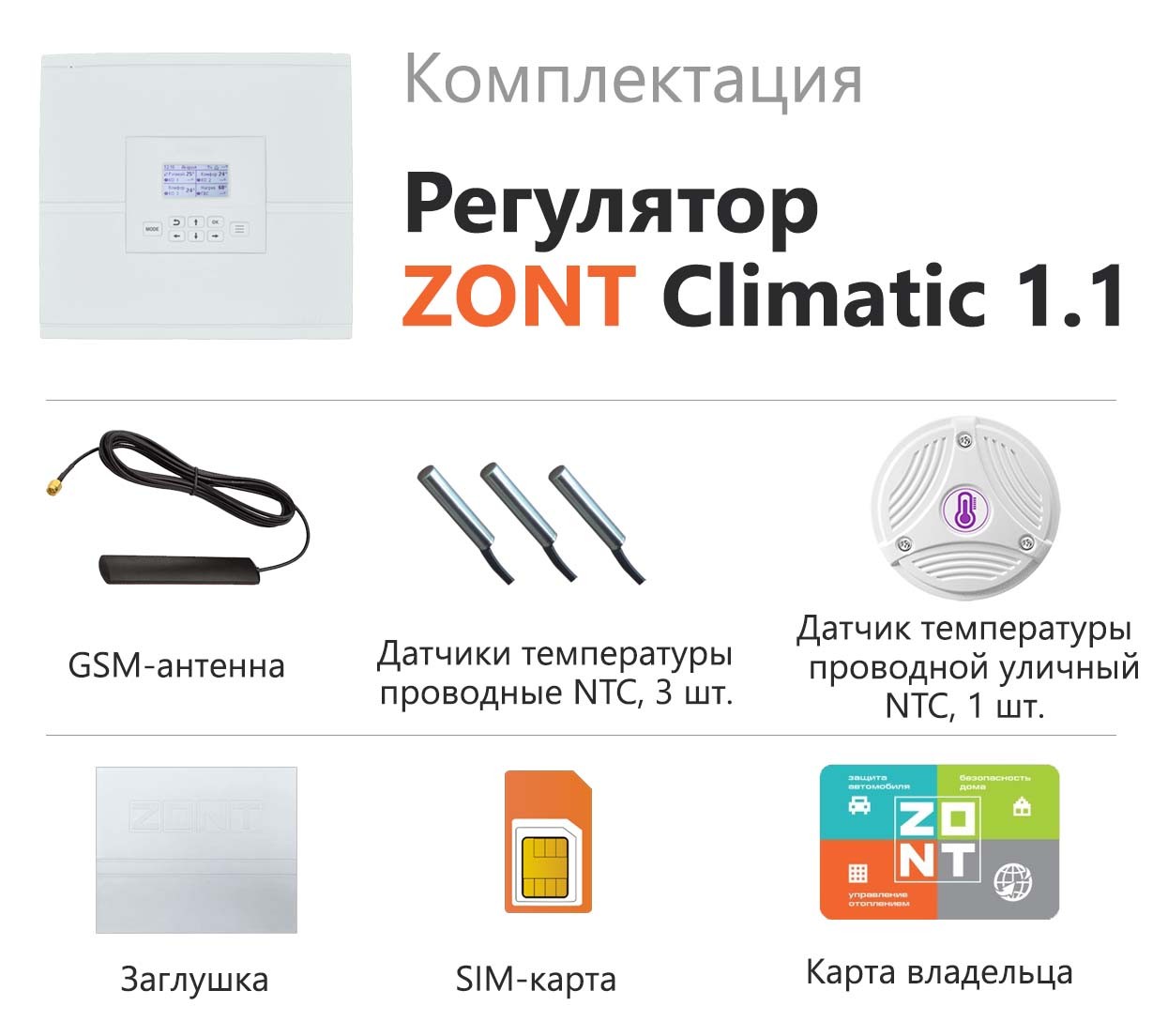

датчики NTC в комплекте;
дистанционное управление котельной;
возможность управления котлом по цифровой шине (Open Therm, E-Bus, Navien) — доп. опция;
подключение до 55 датчиков (15 проводных, 40 радиодатчиков);
ЖК-дисплей;
работа с голосовым помощником «Алиса».
Принцип работы
Настройка и управление устройством производится:
командами со съемной панели управления;
в веб-сервисе ZONT, доступном из личного кабинета на сайте zont-online.ru;
в мобильном приложении Zont через смартфон на iOS или Android;
SMS-командами с телефона.

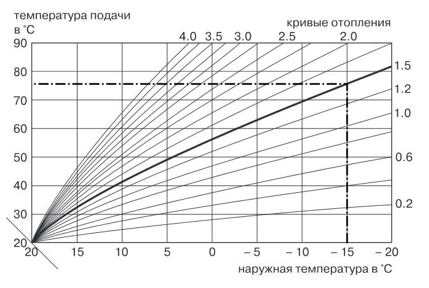

ПЗА – погодозависимая автоматика. Это алгоритм управления системами отопления, позволяющий регулировать мощность котла таким образом, чтобы поддерживать минимально необходимую температуру теплоносителя, фактически поддерживая минимально необходимую мощность котла, что приводит к снижению потребления газа или электричества.
Для регулирования (снижения/увеличения мощности котла) используются показания уличного датчика температуры. И в зависимости от уличной температуры поддерживается минимально необходимая температура теплоносителя. В случае, если здание утеплено недостаточно, для компенсации теплопотерь потребуется несколько большая температура теплоносителя в отопительном контуре. Соответственно, наклон кривой будет крутым. И наоборот, если с теплоизоляцией дома все в порядке.
управляются релейно и/или по цифровой шине (опция)
1 прямой контур
ГВС
3 смесительных контура
опционально до 15-ти через модули расширения
Насос рециркуляции
есть
Каналы связи
GSM: поддержка 2G (частотные диапазоны 850, 900, 1800, 1900 МГц)GSM: поддержка 4G – только приборы с наклейкой на упаковке «4G» (частотные диапазоны LTE-FDD B1/B3/B5/B7/B8/B20, GSM/GPRS/EDGE 900/1800 МГц)
Wi-Fi: частотный диапазон 2,4 ГГц, 802.11 b/g/n
Поддерживаемые интерфейсы
USB 2.0 slave: обновление прошивки контроллера;
1-Wire: порт для цифровых датчиков температуры DS18S20/DS18B20;
K-Line: обмен данными с цифровыми устройствами
6 входов для датчиков NTC
входное напряжение 0-3,3 В; дискретность 12 бит; погрешность 2%, подтяжка к цепи плюс 3,3 В через резистор 4,7 кОм
7 релейных выходов
максимальный ток реле — не более 2 А, макс.суммарный ток — 5 А;
выходные реле для насосов и сервоприводов силовые и рассчитаны на напряжение 220 В;
выходы реле для управления котлами — «сухой контакт»
Внутренний выход питания
выход питания +5 В, макс.суммарный ток не более 50 мА
