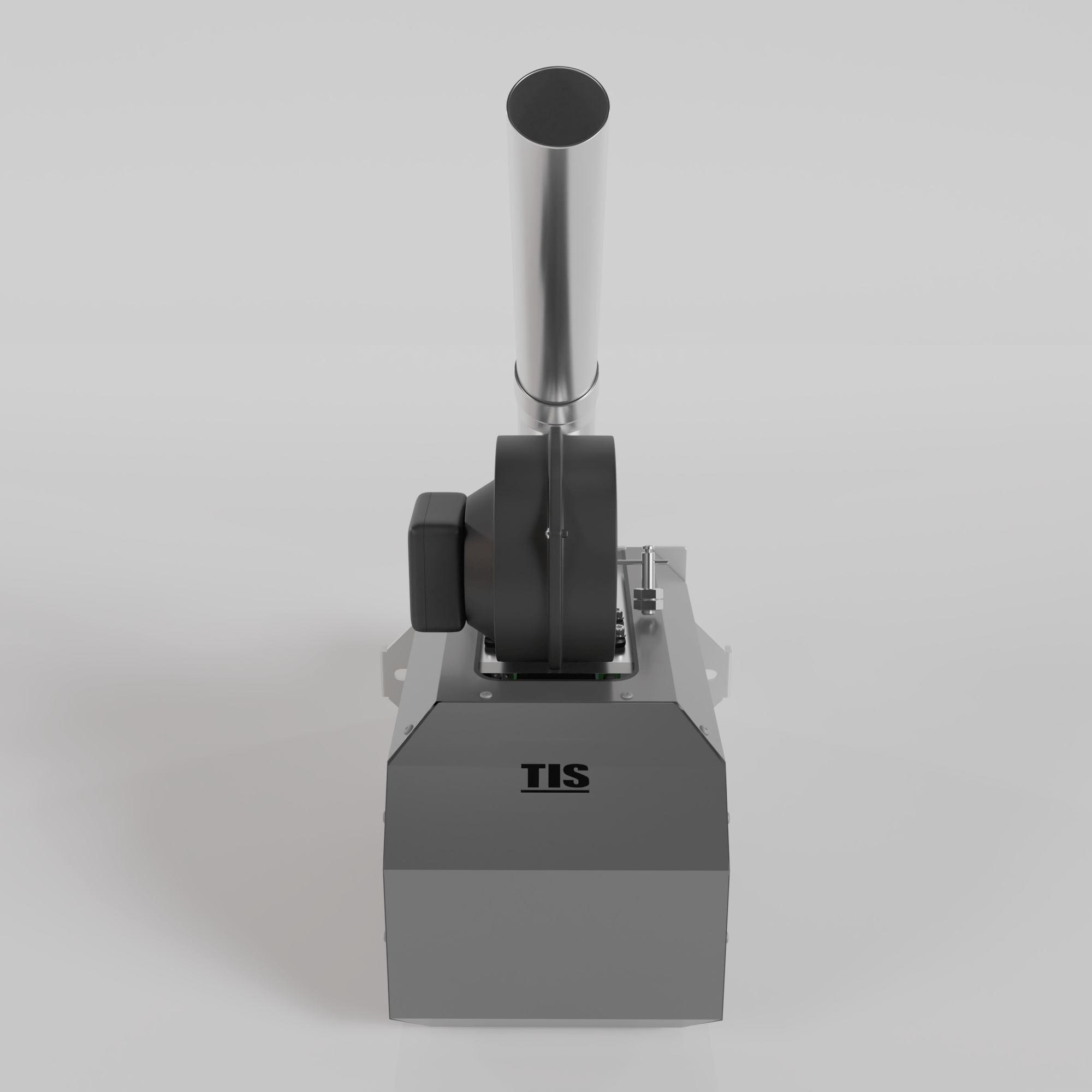

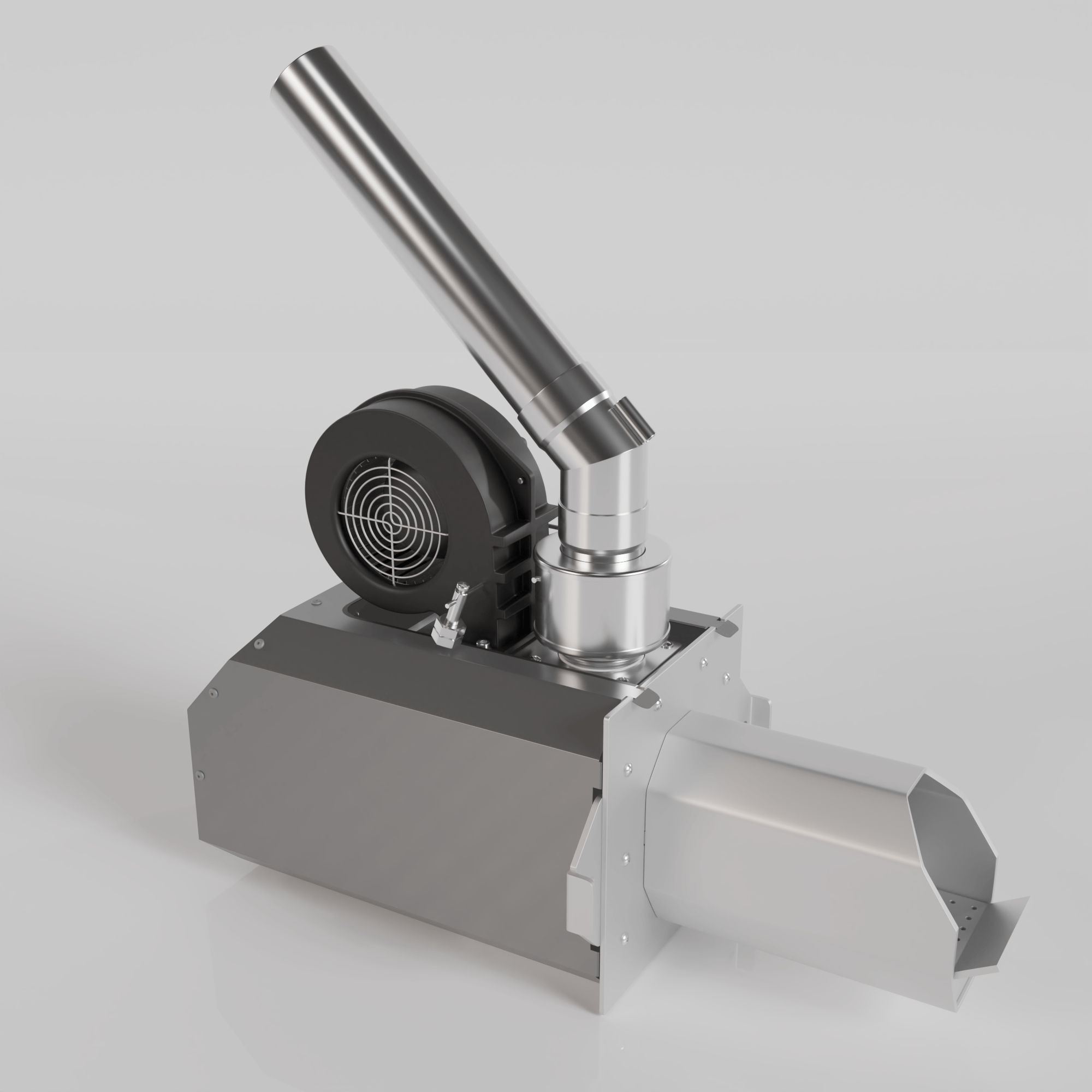

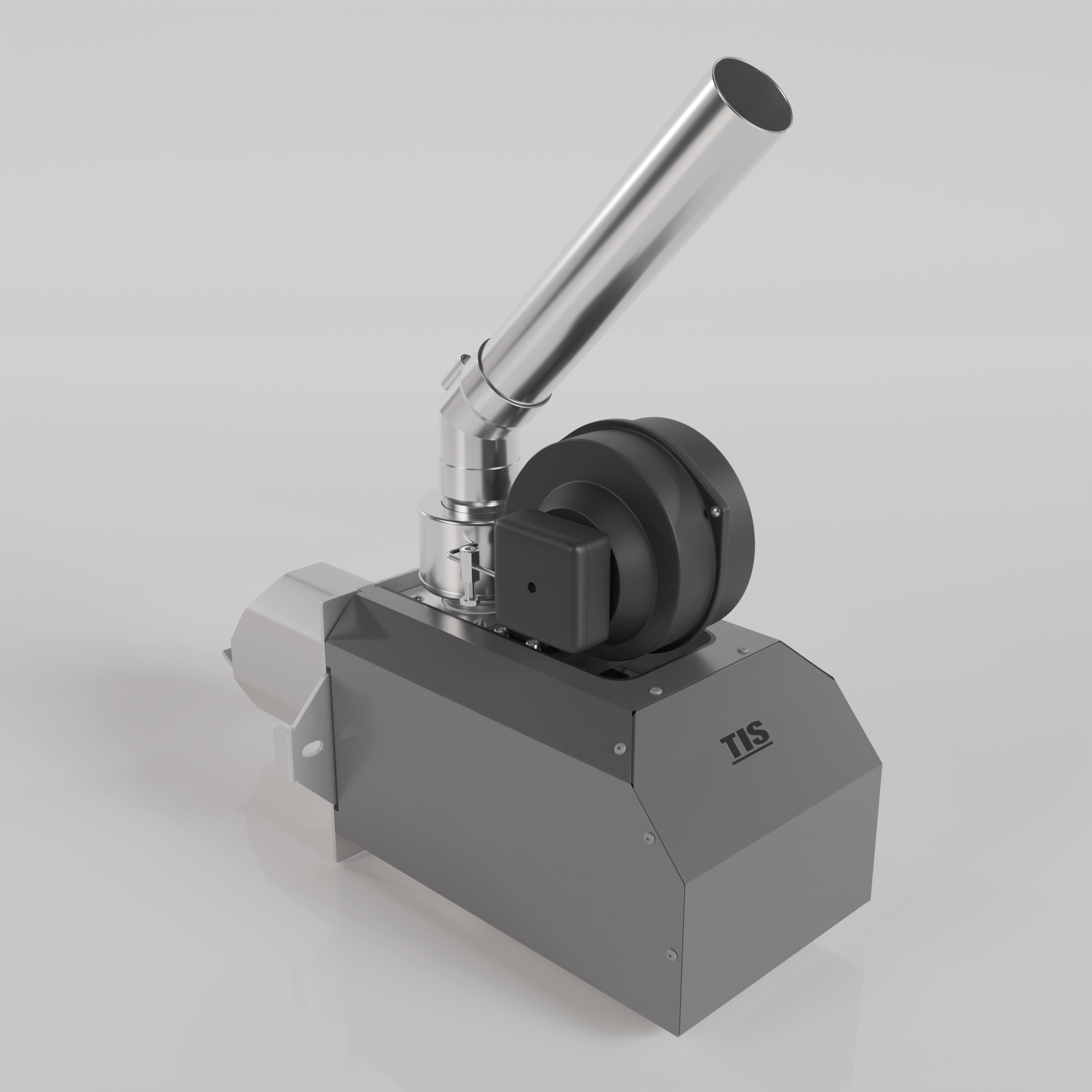

Автоматическая, самоочищающаяся отопительная горелка с TIS tronic 296GF, работающая на топливных гранулах (пеллетах). Мощность 50 кВт. Разработана для отопления небольших коммерческих помещений и частных домов. Для установки в твердотопливные котлы с целью перехода на пеллеты.
Горелки пеллетная серии TIS GREAT FLAME Front (далее – горелка) имеют регулируемую теплопроизводительность (тепловую мощность) от 20 кВт до 80 кВт, являются автоматическим, самоочищающимся отопительным устройством, работающим на топливных гранулах (пеллетах).
Горелка предназначена для установки в твердотопливные водогрейные котлы (далее – котлы), соответствующие требованиям данной инструкции. Горелка может быть использована в качестве замены газовых и жидкотопливных горелок в жаротрубных водогрейных котлах при условии обеспечения требований данной инструкции.
Детали
Бренд
TIS
Страна изготовитель
Беларусь
Особенности и преимущества
Устройство и принцип работы пеллетной горелки:
Процесс горения происходит в камере сгорания, которая расположена в туннеле горелки
.
Перед работой горелка соединяется с автоматикой и шнеком, который вставляется в бункер.
Горелка работает в пяти режимах, задаваемых автоматикой:
розжиг,
стабилизация
работа
гашение
ожидание.
Процесс розжига начинается с включения вентилятора с целью продуть камеру сгорания горелки и топку котла для очистки от золы и устранения накопленных газов, затем подается первая порция топлива в камеру сгорания и включается электрод розжига.
При получении автоматикой сигнала от датчика огня о воспламенении топлива в камере сгорания режим розжига сменяется режимом стабилизации, продолжающимся до стабилизации пламени, после чего горелка переходит в режим работы.
При превышении заданных температур работы активируется режим гашение, при котором из горелки удаляется оставшееся топливо, после чего горелка переходит в режим ожидания.
Горелка имеет встроенную систему безопасности, состоящую из следующих элементов:
датчик температуры, подающий сигнал автоматике на отключение подачи топлива из бункера при критическом повышении температуры в зоне клапана безопасности;
гофрированный рукав, плавящийся для изолирования бункера от горелки при обратном проскоке пламени и не срабатывании по каким-либо причинам других элементов системы безопасности.
Технические характеристики
Вес, кг
26,5
Высота, мм
230
Ширина,мм
300
Длина,мм
660
Вид топлива
пеллета
Макс. потребляемая электр.мощность, Ватт
110/410
Номинальное напряжение, В
220
Номинальная частота, Гц
50
Мощность теплообменника, кВт
15-50
Комплектация
горелка в сборе;
регулятор горелки с датчиками и проводами (автоматика);
устройства подачи топлива (шнек, рукав гофрированный);
уплотнительный шнур из нитей стекловолокна;
крепежные изделия (болты, шайбы, гайки);
кочегарный инструмент (скребок);
инструкции по монтажу и эксплуатации горелки и регулятора горелки.
